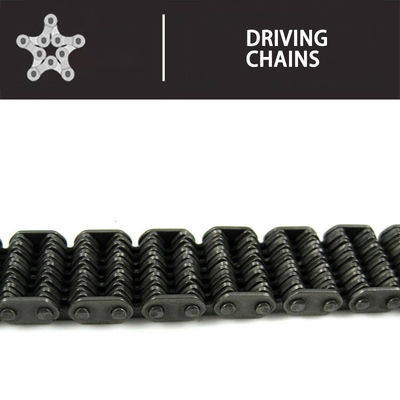

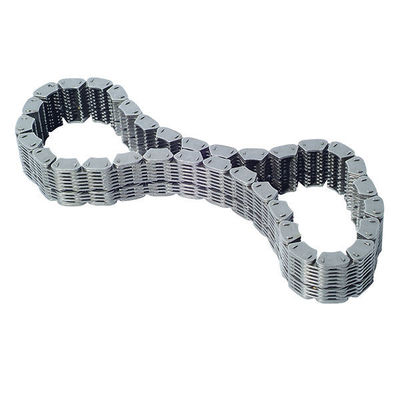

La Vo silencieuse de Hy de chaînes de transmission de HV6 HV8 a inversé la chaîne de dent

La Vo de Hy a inversé les chaînes de transmission à chaînes silencieuses de chaîne de dent





Détail rapide



Industries applicables : Magasins de vêtement, ateliers de réparations de machines, énergie et exploitation

Standard ou non standard : Norme

Type : Chaîne de feuille

Matériel : Fer

Point d'origine : Zhejiang, Chine

Marque : UCER

Nom à chaînes : chaîne silencieuse

Type à chaînes : chaîne standard multiple

Service d'OEM : acceptez

Traitement thermique : toutes les pièces à chaînes subissent le traitement thermique

Couleur : gris noir

Les chaînes de gisement de pétrole lancent : 25.40-76.2 millimètres

Diamètre de rouleau de chaîne de gisement de pétrole : 15.88-47.63 millimètres

Fabricant de production : Fabricant de la Chine

Matériel : acier allié

Size&capacity : référence de pls à la forme

Caractéristiques







Chaîne NON.	Lancement	Largeur à chaînes	Longueur de Pin	Distance de centre de trou à la dent	Profondeur de plat	Épaisseur de plat	Type de guide	Nombre de plats	Résistance à la traction finale	Résistance à la traction moyenne	Poids par mètre
	P	b	L	h1	h2	T		n	Q	Q0	q
	millimètre								kN/bf	KN	kg/m
HV6	19,05	73,5	81,3	10,5	20,9	2	extérieur	17*18	174/3900	200	7,4
HV8	25,4	48,5	56,9	14,06	27,74	3	extérieur	7*8	187/42022	200	7





Chaîne silencieuse



Chaîne d'OIN DIN non.	Chaîne de norme ANSI non.	Lancement		b	minute b4	b1 maximum	h1 maximum	h2 maximum	Forme de guide	Nombre de plats	U.T.S	A.T.S	≈ kg/m de q
		millimètre	pouce		millimètre						KN	KN	kg/m
CL06	SC06	9,525	3/8"	13,5	18,5	20	5,3	10,1	extérieur	9	10	12	0,6
				16,5	21,5	23				11	12,5	15	0,73
				19,5	24,5	26				13	15	18	0,85
				22,5	27,5	29				15	17,5	21	1
				28,5	33,5	35				19	22,5	27	1,26
CL08	SC08	12,7	1/2 »	19,5	24,5	26	7	13,4	intérieur	13	23,4	28,08	1,15
				22,5	27,5	29				15	27,4	32,88	1,33
				25,5	30,5	32				17	31,3	37,56	1,5
				28,5	33,5	35				19	35,2	42,24	1,68
				34,5	39,5	41				23	43	51,6	2,04
				40,5	45,5	47				27	50,5	60,6	2,39
				46,5	51,5	53				31	58,6	70,32	2,74
				52,5	57,5	59				35	66,4	79,68	3,1
CL10	SC10	15,875	5/8"	30	37	39	8,7	16,7	intérieur	15	45,6	54,72	2,21
				38	45	47				19	58,6	70,32	2,8
				46	53	55				23	71,7	86,04	3,39
				54	61	63				27	84,7	101,64	3,99
				62	69	71				31	97,7	117,24	4,58
CL12	SC12	19,05	3/4"	38	45	47	10,5	20,1	intérieur	19	70,4	84,48	3,37
				46	53	55				23	86	103,2	4,08
				54	61	63				27	102	122,4	4,78
				62	69	71				31	117	140,4	5,5
				70	77	79				35	133	159,6	6,2
CL16	SC16	25,4	1"	45	53	56	14	26,7	intérieur	15	111	133,2	5,31
				51	59	62				17	125	150	6,02
				57	65	68				19	141	169,2	6,73
				69	77	80				23	172	206,4	8,15
				81	89	92				27	203	243,6	9,57
				93	101	104				31	235	547,32	10,98
CL20	SC20	31,75	1" 1/4	57	67	70	17,5	33,4	intérieur	19	165	198	8,42
				69	79	82				23	201	241,2	10,19
				81	91	94				27	237	284,4	11,96
				93	106	106				31	273	327,6	13,73
				105	115	118				35	310	372	15,5
				117	127	130				39	346	415,2	17,27





Expédition de emballage de la livraison



Détails de empaquetage : une chaîne de gisement de pétrole + un poly sac + boîte individuelle + cas en bois

Port : Changhaï, Ningbo

Détails de la livraison :
